設備說明:

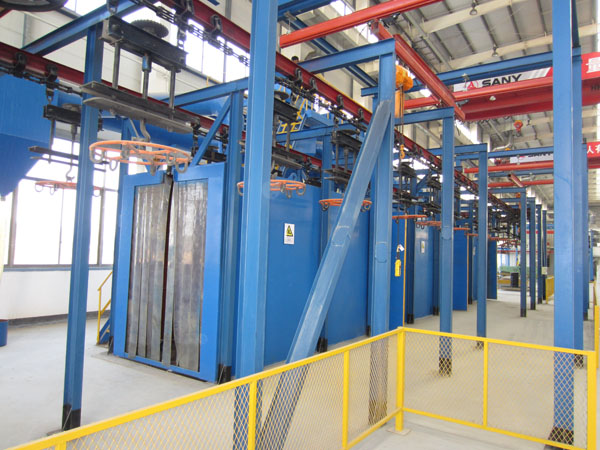

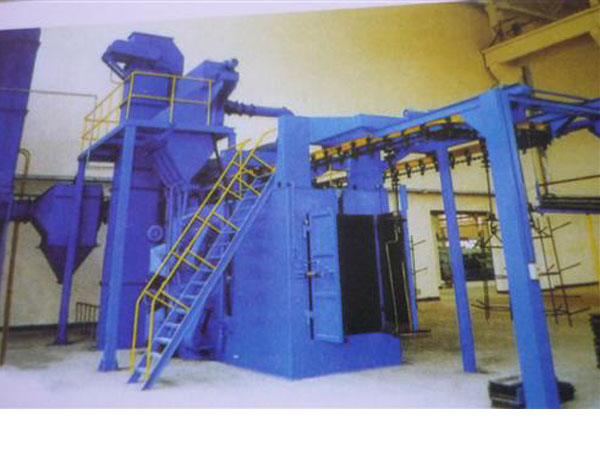

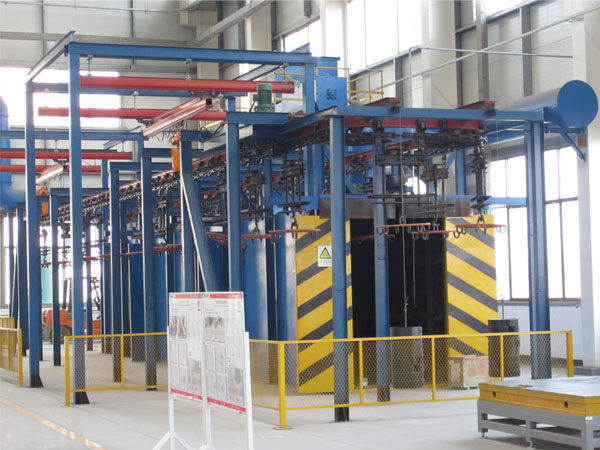

懸鏈通過式拋丸機主要適用于大批量工件的拋丸處理。從結構形式上,一般可分為連續通過式,普通懸鏈步進通過式、積放鏈?zhǔn)降阮悇e。其工作原理是工件隨吊鏈可連續運行、步進運行或采用先進的積放推式懸鏈輸送工件,使工件在裝卸料以及拋丸區分別處于停止?fàn)顟B(tài),實現定點裝卸和定點拋丸工序,根據工件不同可單點吊重50~2000kg,且生產率高,運行可靠,對各類易吊掛類零件的大批量清理,非常適用。如發動機缸體缸蓋、電機殼體、齒輪、摩托車發動機殼體、機車鉤尾框組件、轉向架組件、五金工具殼體、水泵等清理效果尤佳。是汽車、拖拉機、柴油機、電機、閥門等行業的理想選擇等。一般可按照用戶產品要求設計制作。
本機具有設計先進、結構合理、運行可靠、生產效率高等特點。其借助PLC電氣控制,彈丸可控閘門以及彈丸輸送等故障檢測,實現整機自動控制,從而具有生產率高、可靠性好和自動化程度先進等特點。拋丸室體采用型鋼、鋼板焊接而成箱型結構,強度高而不會產生振動。拋丸室拋射熱區護板采用ZGMn13護板,在耐磨、防彈丸打擊方面的性能有很大的提升,壽命可達17000小時以上。除塵系統采用當前國際上主流技術生產的脈沖式反吹除塵器,充分滿足現代環保除塵要求。除塵效果符合《大氣污染物綜合排放標準》要求。
設備參數:
型號 | 單購吊重 | 清理工件尺寸尺寸 | 生產效率(鉤/小時) | 形式 |
GQ382 | 200 | ?500x1200 | 30~60 | 連續式 |
GQ383C | 250 | ?700x1200 | 30~60 | 連續式 |
GQ384C | 400 | ?700x1500 | 40~70 | 連續式 |
GQ483 | 300 | ?1060x1200 | 10~25 | 步進式 |
GQ485 | 500 | ?1200x1500 | 10~25 | 步進式 |
GQ488 | 800 | ?1400x1800 | 10~25 | 步進式 |
GQ583 | 300 | ?1000x1500 | 30~60 | 積放式 |
GQ585 | 500 | ?1200x1500 | 30~60 | 積放式 |
GQ588 | 800 | ?1300x2400 | 30~60 | 積放式 |
